01 Важно: проверьте камеру и совместимость
Камера двухрежимная. В режиме CVBS 1280×720 она работает со штатной магнитолой, в режиме Full HD 1920×1080 (AHD) — с Android-магнитолой, поддерживающей AHD-вход. Перед покупкой убедитесь, что камера подходит к вашему кузову, и определите, в каком режиме будете её использовать.
Как узнать, что камера подходит

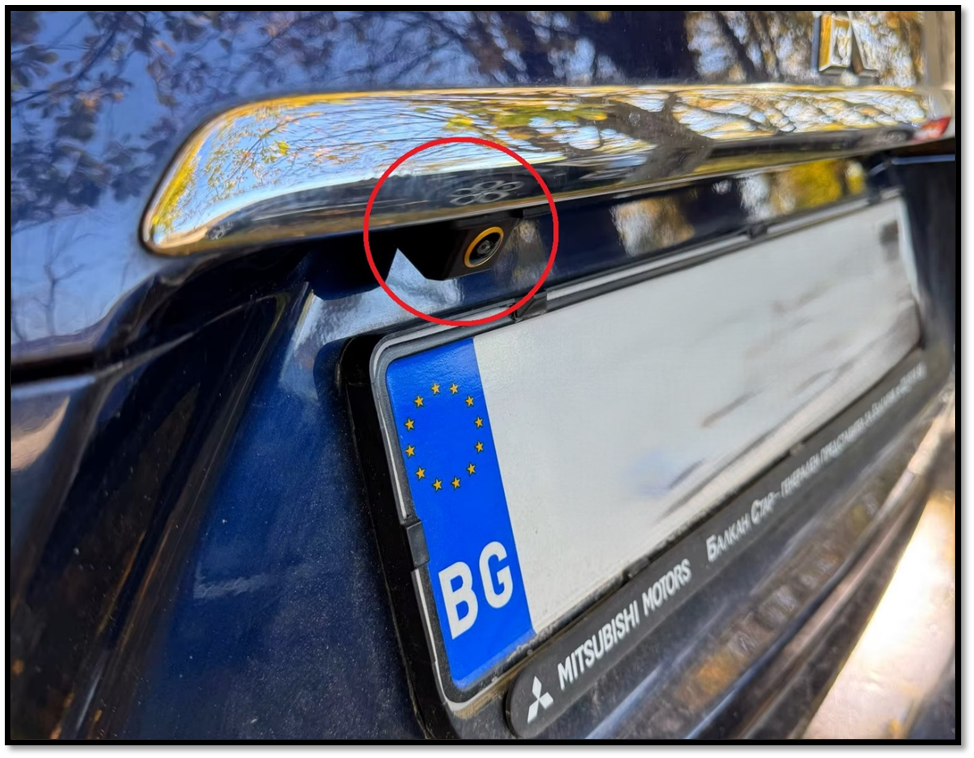

• По штатной заглушке: откройте дверь багажника — у Outlander Sport / ASX над номером стоит заводская заглушка под камеру. Камера встаёт ровно в это место.
• По модели и году: камера рассчитана на Mitsubishi Outlander Sport / ASX / RVR (кузов GA) 2010–2015 — это одна машина под разными названиями. На Outlander XL и Outlander III корма другая.
• Через нас: пришлите фото штатной заглушки и модель магнитолы — сверим и подтвердим режим.
⚠ Камера НЕ работает с зеркалами и магнитолами: TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC, Pioneer, JVC, Clarion, Alpine. Если у вас одна из них — камера не заработает, даже если всё подключено верно.

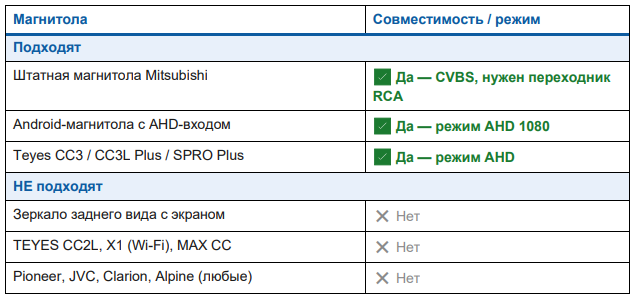

Совместимость по магнитолам

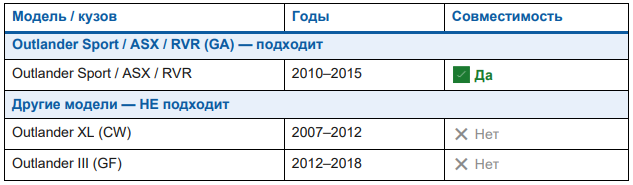

Совместимость по кузову
💡 Двухрежимность — главное удобство этой камеры: сейчас её можно поставить на штатную магнитолу (CVBS), а после замены на Android — просто переключить в режим AHD 1080. Менять камеру не придётся.
02 Какая камера была выбрана
Производство Батя Рулит. Камера заднего вида для Mitsubishi Outlander Sport / ASX / RVR (2010–2015), встаёт в штатное посадочное место на двери багажника. Корпус повторяет форму заводской заглушки — камера ставится без доработок и сверления.
⚙️ Технические характеристики
• Совместимые годы: Mitsubishi Outlander Sport / ASX / RVR (GA) 2010–2015
• Место установки: штатное место на двери багажника (вместо заглушки)
• Тип монтажа: Direct Replacement — без сверления
• Режимы работы: CVBS 1280×720 (штатная) и Full HD 1920×1080 AHD (Android)
• Парковочные линии: статические (Low) — не зависят от поворота руля
• Питание: 6V от штатной цепи (штатная магнитола) или 12V от лампы заднего хода (Android)
• Защита: IP67 — полная пыле- и влагозащита
• Разъём: штатный для Mitsubishi / RCA (тюльпан) для Android
⚙️ Комплектация
• Камера заднего вида — 1 шт.
• Комплект подключения проводов — 1 шт.
💡 Комплект полный — провода для подключения включены, докупать ничего не нужно.
03 Установка
Работа посильна своими руками, но требует разборки обшивки двери багажника и частично салона. Понадобятся пластиковые лопатки, отвёртки, стяжки, изолента и протяжка для кабеля. Перед началом выберите режим камеры под свою магнитолу.
Шаг 1. Подготовка и выбор режима
1. Заглушите двигатель, выключите зажигание, желательно скиньте клемму с АКБ.
2. Выставьте режим камеры: CVBS — для штатной магнитолы, AHD 1080 — для Android.
3. Проверьте камеру до установки: временно подайте питание и видеосигнал — убедитесь, что картинка есть.
Шаг 2. Демонтаж обшивки и установка камеры

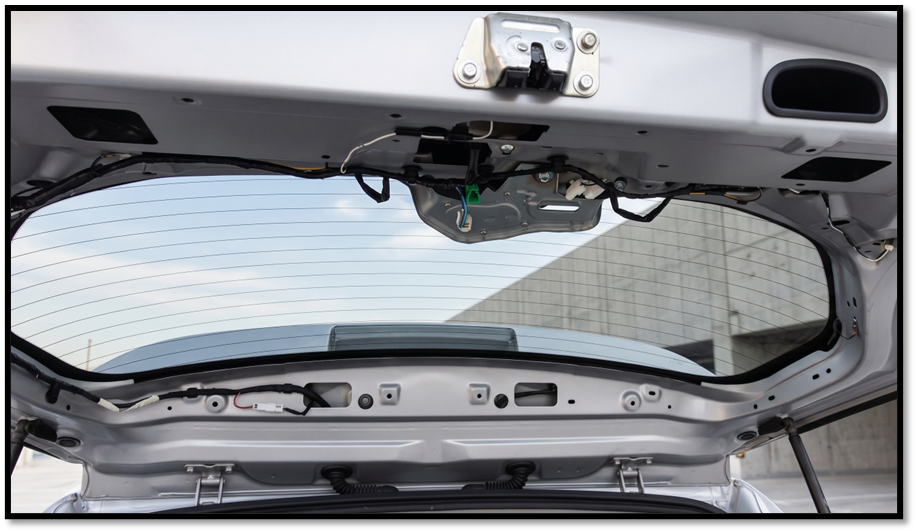

1. Снимите пластик двери багажника: сначала узкую верхнюю накладку у стоп-сигнала, затем боковые накладки и большую нижнюю (на пистонах и боковых клипсах).
2. Извлеките штатную заглушку из посадочного места под камеру.
3. Снимите с камеры лишний универсальный кронштейн и установите её в штатное место вместо заглушки.
4. Убедитесь, что объектив смотрит на зону за машиной без перекоса, подключите фишку камеры.
Шаг 3. Прокладка проводки и подключение
1. Протяните видеокабель через резиновую гофру между дверью багажника и кузовом, далее под потолком и по правой стороне салона к магнитоле.
2. Питание: на штатной магнитоле — 6V от штатной цепи; на Android — 12V от лампы заднего хода (плюс на провод заднего фонаря, минус на массу).
3. Видеосигнал подключите к видеовходу магнитолы, заведите управляющий провод задней передачи.
4. Подключите АКБ, включите заднюю передачу — на экране должна появиться картинка. Если её нет — проверьте режим камеры (CVBS/AHD). Соберите обшивку.
⚠ Если картинки нет — первым делом проверьте режим камеры. Для штатной магнитолы нужен CVBS, для Android — AHD 1080. Неверный режим — частая причина чёрного экрана. Аккуратно ведите кабель через гофру двери — там его легко перетереть.
04 Нужно ли кодирование
На Mitsubishi Outlander Sport кодирование магнитолы для камеры НЕ требуется — ни на штатной системе, ни на Android ШГУ. Это её преимущество перед автомобилями VAG и BMW.
• Штатная магнитола: при подключении к штатному видеовходу камера в режиме CVBS включается автоматически при задней передаче. Прописывать ничего не нужно.
• Android ШГУ: в настройках магнитолы выберите тип входа AHD 1080 (или CVBS) и источник сигнала reverse trigger — задняя передача. Кодирование через диагностику не нужно.
Настройка Android ШГУ
• Настройки → Камера заднего вида → тип входа: AHD 1080 (или CVBS — по режиму камеры)
• Сигнал активации (reverse trigger): +12В при задней передаче
• Зеркалирование (flip): включить, если картинка зеркальная
• Парковочные линии: камера статическая (Low) — динамическую разметку включать не нужно
Подробно о видах камер и подключение к Android-магнитолам в статье: "Камеры заднего и переднего вида для Android-магнитол".
05 Частые вопросы
В: Камера подойдёт и под штатную магнитолу, и под Android?
О: Да. Она двухрежимная: CVBS 720 — для штатной магнитолы, AHD 1080 — для Android. Достаточно выбрать нужный режим переключателем на проводе.
В: Линии будут поворачиваться вместе с рулём?
О: Нет. Это камера категории Low — линии статические, нарисованы поверх изображения и не зависят от руля. Динамические линии умеет только камера High с подключением к CAN-шине.
В: Подойдёт ли камера к моей магнитоле?
О: К штатной — да (CVBS). К Android — да, если она поддерживает AHD-вход и не входит в список несовместимых (TEYES CC2L, X1 Wi-Fi, MAX CC, Pioneer, JVC, Clarion, Alpine). С зеркалами с монитором не работает.
В: Нужно ли сверлить дверь багажника?
О: Нет. Камера встаёт в штатное посадочное место вместо заводской заглушки. Сверлить кузов не требуется — это модельное решение под Outlander Sport / ASX.
В: Нужно ли кодирование?
О: Нет. Ни штатная магнитола, ни Android ШГУ не требуют кодирования для этой камеры. На Android достаточно выбрать тип входа в настройках.
В: Что делать, если изображение чёрное?
О: Чаще всего причина — неверный режим камеры. Для штатной магнитолы должен быть CVBS, для Android — AHD. Проверьте режим и убедитесь, что магнитола не из списка несовместимых.
