01 Важно: проверьте, что адаптер вам подходит
Адаптер нужен в одном конкретном случае: у вас есть исправная штатная камера заднего вида KIA или Hyundai, и вы меняете штатное головное устройство на Android-магнитолу. Адаптер обеспечивает камере правильное питание 6V и выводит видеосигнал на RCA-вход новой магнитолы. Если штатной камеры нет или вы оставляете заводскую магнитолу — адаптер не требуется.
Как узнать, что адаптер подходит
• По наличию штатной камеры: адаптер рассчитан на заводскую (оригинальную) камеру KIA / Hyundai. Убедитесь, что камера уже стоит с завода и исправна. Адаптер не делает камеру из ничего — он подключает уже имеющуюся.
• По сценарию замены магнитолы: адаптер нужен, когда штатное головное устройство меняется на Android. Если вы оставляете заводскую магнитолу — камера и так работает, адаптер не нужен.
• Через нас: пришлите модель, год авто и фото разъёма штатной камеры или магнитолы — сверим и подтвердим.
⚠ Главное, ради чего нужен адаптер: штатная камера KIA / Hyundai питается от 6 вольт. Android-магнитола подаёт на камеру 12 вольт. Если подключить камеру напрямую на 12V, она не покажет картинку или выйдет из строя. Адаптер понижает питание до 6V — это его основная функция.

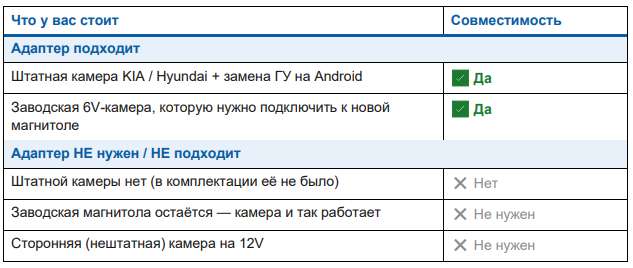

Таблица совместимости
💡 Сняв штатную магнитолу, вы не увидите привычных RCA-разъёмов — там специфические штатные колодки. Адаптер избавляет от поиска распиновки и пайки: он согласует штатный разъём камеры с RCA-входом новой магнитолы.
02 Что это за адаптер

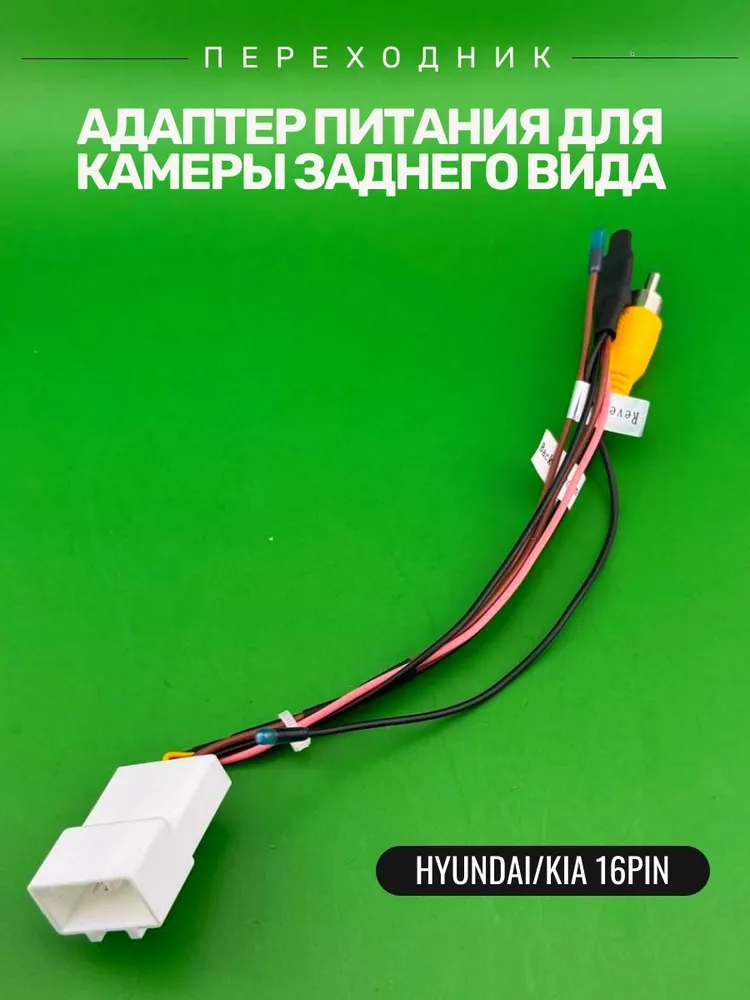

Производство Батя Рулит — адаптер для подключения штатной (оригинальной) камеры заднего вида автомобилей KIA и Hyundai к нештатной Android-магнитоле. Его задача — обеспечить заводской камере правильное питание 6V и вывести видеосигнал на стандартный RCA-вход новой магнитолы, без пайки и поиска распиновки.
Технические характеристики
• Назначение: подключение штатной камеры KIA / Hyundai к Android-магнитоле
• Питание камеры: 6V — понижает 12V от магнитолы до штатных 6V для заводской камеры
• Видеовыход: RCA (тюльпан) для подключения к видеовходу новой магнитолы
• Тип подключения: согласование штатного разъёма камеры с магнитолой, без пайки
• Совместимость: автомобили KIA и Hyundai с заводской камерой заднего вида
• Когда нужен: при замене штатного головного устройства на Android-магнитолу
Комплектация
• Адаптер питания камеры 6V с RCA-выходом — 1 шт.
💡 Адаптер выдаёт камере штатные 6V и выводит RCA — заводскую камеру можно подключить к Android-магнитоле без пайки.
03 Установка
Работа несложная, но требует снятия штатного головного устройства. В среднем установка занимает один-два часа. Понадобятся пластиковые лопатки, отвёртки, стяжки и изолента. Удобнее всего ставить адаптер вместе с заменой магнитолы на Android.
Шаг 1. Подготовка и снятие магнитолы
1. Заглушите двигатель, выключите зажигание, желательно скиньте клемму с АКБ.
2. Снимите декоративные накладки вокруг магнитолы пластиковыми лопатками, выкрутите крепёж и извлеките штатное головное устройство.
3. Отсоедините разъёмы с тыльной стороны. Найдите штатную колодку, в которой приходят видеосигнал и питание заводской камеры.
Шаг 2. Подключение адаптера
1. Подключите адаптер к штатному разъёму камеры со стороны магнитолы — адаптер согласует заводскую колодку и подаёт на камеру пониженное питание 6V.
2. Видеовыход адаптера (RCA-тюльпан) подключите к видеовходу камеры на новой Android-магнитоле.
3. Питание адаптера (12V) возьмите согласно его схеме — адаптер сам понизит напряжение до 6V для камеры.
4. Управляющий провод (сигнал задней передачи) на магнитоле заведите так, чтобы экран переключался на камеру при задней передаче. Зафиксируйте провода стяжками.
Шаг 3. Проверка
1. Подключите АКБ, включите зажигание и заднюю передачу — на экране новой магнитолы должна появиться картинка со штатной камеры.
2. Убедитесь, что изображение чёткое, не мерцает и не пропадает. Только после проверки соберите панели и закрепите магнитолу.
⚠ Не подавайте на штатную камеру 12V напрямую, в обход адаптера. Камера рассчитана на 6V, и питание 12V может вывести её из строя. Весь смысл адаптера — выдать камере именно пониженные 6V.
04 Нужно ли кодирование
Нет. Для этого адаптера кодирование не требуется. Адаптер — это согласующий переходник питания и видеосигнала, он не вмешивается в программную часть магнитолы.
• Android-магнитола: в её настройках выберите видеовход камеры (AV / CVBS) и источник reverse trigger — задняя передача. Это обычная настройка магнитолы, не кодирование через диагностику.
• Штатная камера: никаких изменений в прошивке автомобиля не нужно — камера остаётся заводской, меняется только то, чем она питается и куда выводит видео.
05 Частые вопросы
В: Зачем вообще нужен этот адаптер?
О: Штатная камера KIA / Hyundai питается от 6V, а Android-магнитола подаёт 12V. Напрямую камера на 12V не работает или сгорает. Адаптер понижает питание до 6V и выводит сигнал на RCA-вход новой магнитолы.
В: Подойдёт ли адаптер, если штатной камеры у меня нет?
О: Нет. Адаптер подключает уже имеющуюся заводскую камеру. Если в вашей комплектации камеры не было, понадобится отдельная камера, а не этот адаптер.
В: Нужен ли адаптер, если я оставляю штатную магнитолу?
О: Нет. С заводской магнитолой штатная камера и так работает корректно. Адаптер нужен именно при переходе на Android-магнитолу.
В: Нужно ли что-то паять?
О: Нет. Адаптер согласует штатный разъём камеры с RCA-входом магнитолы. Искать распиновку и паяться к контактам не нужно — в этом смысл готового решения.
В: Нужно ли кодирование?
О: Нет. Это согласующий адаптер, он не меняет прошивку. На Android-магнитоле достаточно выбрать видеовход в настройках.
